Přehled

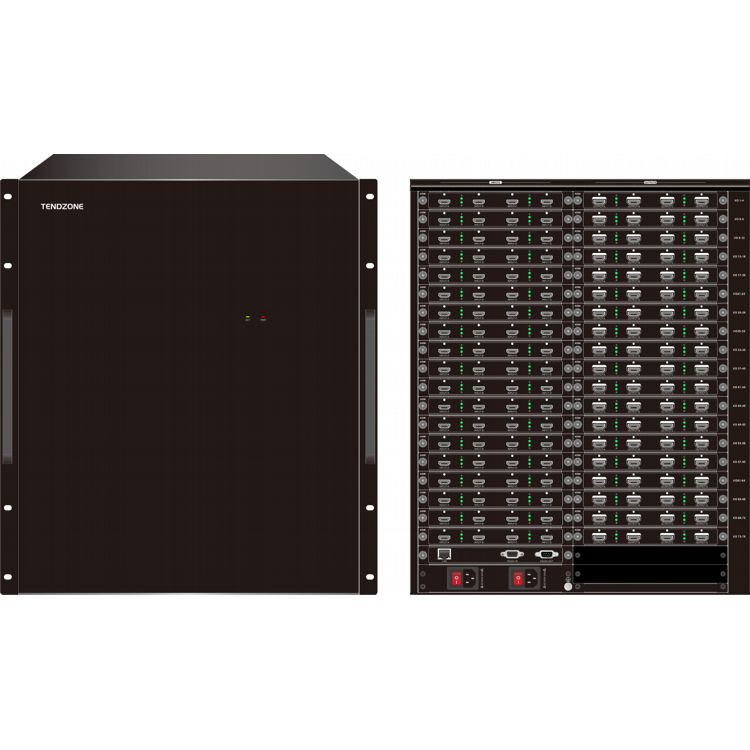

Video nástěnný ovladač Tendzone VHM-1919D je nová generace inteligentního zařízení pro zpracování obrazu, které naše společnost nově uvedla na trh. Čistý hardwarový design FPGA architektura podporuje okénko, superpozici a roamingové zobrazení vícekanálových Full HD signálů; dokáže nejen zobrazit dynamický obraz na více obrazovkách, ale také zobrazit více dynamických obrázků na jedné obrazovce, aby bylo dosaženo funkce spojování více oken; obraz má ultra nízkou latenci, žádnou diskretizaci a ztrátu snímků, čímž je dosaženo dokonalé prezentace obrazu.
Je speciálně navržen pro příležitosti, které vyžadují vysoce kvalitní zobrazení více obrazů videa, a je vhodný pro různá průmyslová odvětví, jako je bezpečnostní monitorování, vojenské velení, vzdělávání a výzkum, vládní agentury, publikování informací, reklamní média, výstavy, prodej domácích spotřebičů, vystoupení a zábava atd.
Vlastnosti
- Plně hardwarová architektura FPGA, modulární design, hybridní struktura plug-in, žádný vestavěný operační systém a vynikající výkon zpracování obrazu;
- Podpora bezproblémového křížového přepínání, bez černé obrazovky, přilepené obrazovky, jitteru, trhání atd. během procesu přepínání;
- Podpora spojování LCD a LED velké obrazovky;
- Podpora vstupu více formátů signálu, 4K@60Hz HDMI/DP vstup, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
- Podporuje výstup v jakémkoli rozlišení. Výstupní karta 4K podporuje maximální rozlišení 4096x2160@30, maximálně 4096 pixelů a maximálně 3840 pixelů. Výstupní karta 2K podporuje maximální rozlišení 1920x1200@60, maximálně 2560 pixelů a maximálně 1920 pixelů.
- Režim ovládání: WEB, sériový port RS232 a port LAN;
- Příkazy sériového portu mohou realizovat volání scény, ukládání scény, cyklování scén, přepínání signálu, dotaz a nastavení IP atd.
- Podpora funkce vlastního zobrazení znaků OSD zdroje vstupního signálu, můžete nastavit písmo znaků, velikost, barvu, průhlednost, polohu atd.
- Podpora ovládání WEB, podpora počítačů, mobilních telefonů, tabletů a dalších zařízení pro ovládání systému a kompatibilní s více prohlížeči. Prostřednictvím WEB uživatelského rozhraní lze realizovat detekci připojení signální desky, přepínání signálu, volání scény, ukládání scény, dotazování scény, online správu upgradu, tovární reset atd. (karta pokročilého ovládání);
- Podpora náhledu vstupního zdrojového signálu a zobrazení ozvěny na velké obrazovce (pokročilá řídicí karta);
- Podpora rolování zobrazení titulků a zobrazení mapy na pozadí s ultra vysokým rozlišením (pokročilá ovládací karta);
- Podporuje detekci všech vstupních signálů v reálném čase, což uživatelům usnadňuje pozorování a detekci stavu přístupu ke vstupním signálům;
- Podporuje libovolné otevírání oken, překrývání, roaming, dělení, přibližování, roztahování a řezání obrázků;
- Podporuje zobrazení obrazu v obraze, zobrazení překryvného obrazu, vícenásobné zobrazení na jedné obrazovce a funkce spojování na velké obrazovce;
- Pořadí vrstev a nastavení vlastností překryvného okna lze realizovat prostřednictvím softwaru hostitelského počítače;
- Výstupní obrazovka podporuje až 8 oken na jedné obrazovce;
- Jediný vstupní zdroj podporuje libovolné okno;
- Vstupní a výstupní desky podporují hot swap;
- Podpora ukládání scény, volání scény, náhled scény a dotazování scény;
- Podpora importu a exportu konfigurace spojování;
- Podporuje oříznutí a zobrazení libovolné polohy zdroje signálu a stejný signál může podporovat čtyři oříznutí;
- Podpora přednastaveného režimu otevírání okna a flexibilní volání;
- Podporuje online upgrade celého stroje, usnadňuje údržbu a generální opravy.
Populární Tagy: 38 karet hybridní modulární video stěnový ovladač, Čína 38 karet hybridní modulární video stěnový ovladač výrobci, dodavatelé, továrna
SPECIFIKACE
|
Obecný výkon |
|
|
Specifikace podvozku |
12 U |
|
Slot pro vstupní kartu |
19 |
|
Výstupní slot pro kartu |
19 |
|
Maximální počet vstupních kanálů |
76 |
|
Maximální počet výstupních kanálů |
76 |
|
Vstupní rozlišení |
Nejvyšší podporované rozlišení je 3840 × 2160 při 60 Hz |
|
Výstupní rozlišení |
Maximální podporované rozlišení 4096 x 2160 při 30 Hz |
|
Počet oken |
Jedna obrazovka podporuje až 8 obrazovek |
|
Vstup |
|
|
1 HDMI/1 DP (Vyberte jednu) |
Podpora HDMI 2.0, podpora DP1.2, kompatibilní s HDCP, rozlišení podporuje 4096*2160@60Hz a 3840*2160@60Hz |
|
2-kanál DP |
Podpora DP1.1, rozlišení podporuje 4096*2160@30Hz a 3840X2160@30 , |
|
2-kanál HDMI |
Podpora HDMI 1.4, kompatibilní s HDCP, rozlišení podporuje 4096*2160@30Hz a 3840*2160@30Hz |
|
4-kanál HDMI |
Podpora HDMI 1.3, kompatibilní s HDCP, rozlišení podporuje 1920 x 1200 @ 60Hz |
|
4-kanál DVI |
DVI je kompatibilní s HDMI, podporuje standard HDCP a podporuje rozlišení 1920 x 1200 @ 60Hz , |
|
4-kanál VGA |
Standardní signál VGA, rozlišení podporuje 1920x1080P @ 60Hz , |
|
4-kanál SDI |
Kompatibilní s HD-SDI, 3G SDI, SD I, rozlišení podporuje 1920x1080P @ 60Hz |
|
4-kanál CVBS |
Formát signálu CVBS, rozlišení podporuje PAL: 720x576I, NTSC: 720x480I |
|
Základní kontrolní karta |
Podpora ovládání místní logiky, ovládání 232, jako je otevírání oken, roaming atd. 2. Podpora rychlého centrálního ovládání RS232 3. Podpora ovládání smyčky RS232 |
|
Karta pokročilého ovládání |
Základní mapa, titulky, echo (8 kanálů), náhled, WEB funkce v jednom, včetně funkce základní verze karty |
|
Výstup |
|
|
Rozhraní DVI |
DVI je kompatibilní s HDMI, s maximálním rozlišením 1920x1200 @ 60Hz , podpora 1920×1200@60Hz |
|
Rozhraní HDMI |
Kompatibilní s HDMI, DVI-D, podpora HDMI 1.3, rozlišení až 1920x1200 @60Hz , rozlišení podporuje HDMI 1.3 , podpora 1920×1200@60Hz |
|
4k HDMI |
Formát video signálu podporuje HDMI 1.4 a maximální rozlišení podporuje 4096 x 2160 @ 30 Hz |
|
Otam |
|
|
Konstrukce podvozku |
2 sloty pro vstupní kanály, 3 sloty pro výstupní kanály |
|
Velikost podvozku (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Hmotnost (kg) |
5.8 |
|
Spotřeba energie (W) |
2 5 |
|
napájení |
Duální napájení, 100V~240V AC, 50/60Hz |
|
Řízení |
|
|
Ovládání RS232 |
Rozhraní sériového portu DB9 |
|
Řízení TCP/IP |
Kompatibilní s protokolem TCP/IP |
|

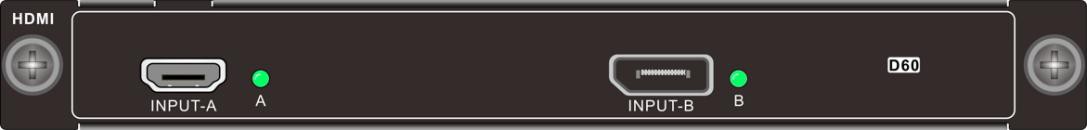

Vstupní karta HDMI2.0 – VMH-1I-HD-4K |
|
|
|
Podpora HDMI2.0, kompatibilní s HDCP, podpora DP1.2 |
|
Maximální vstupní rozlišení 3840x2160 @60Hz |
|
Jediný vstupní signál podporuje libovolné okénko |
|
Podpora funkce překrytí znaků vstupního signálu |
|
Díky integrované technologii správy EDID podporuje řízení DDC |
|
S funkcí úspory energie při vypnutí |
|
Duální vstupní karta 4K DP-VMH-2I-DP-4K |
|
|
|
Podpora DP1.1, kompatibilní s HDCP |
|
Maximální vstupní rozlišení 3840x2160 @ 30Hz |
|
Jediný vstupní signál podporuje libovolné okénko |
|
Podpora funkce překrytí znaků vstupního signálu |
|
Díky integrované technologii správy EDID podporuje řízení DDC |
|
S funkcí úspory energie při vypnutí |
|
Duální vstupní karta 4K HDMI-VMH-2I-HD-4K |
|
|
|
Podpora formátů signálu HDMI, DVI-D, podpora standardů HDMI, kompatibilní s HDCP |
|
Maximální vstupní rozlišení 3840x2160 @ 30Hz |
|
Jediný vstupní signál podporuje libovolné okénko |
|
Podpora funkce překrytí znaků vstupního signálu |
|
Díky integrované technologii správy EDID podporuje řízení DDC |
|
S funkcí úspory energie při vypnutí |
|

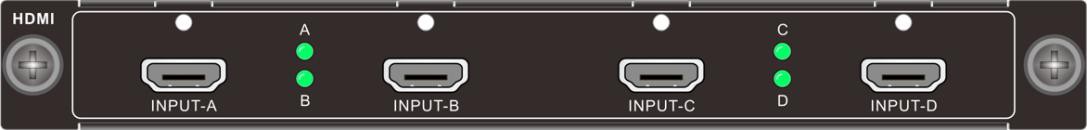

Čtyřkanálová vstupní karta HDMI-VMH-4I-HD |
|
|
|
Podpora formátů signálu HDMI, DVI-D, podpora standardů HDMI, kompatibilní s HDCP |
|
Maximální vstupní rozlišení 1920x1200 @60Hz |
|
Jediný vstupní signál podporuje libovolné okénko |
|
Podpora funkce překrytí znaků vstupního signálu |
|
Díky integrované technologii správy EDID podporuje řízení DDC |
|
S funkcí úspory energie při vypnutí |
|
Vstupní karta Quad DVI-VMH-4I-DV |
|
|
|
Podpora formátů signálu HDMI, DVI-D, podpora HDMI1.3, kompatibilní s HDCP |
|
Maximální vstupní rozlišení 1920x1200 @60Hz |
|
Jediný vstupní signál podporuje libovolné okénko |
|
Podpora funkce překrytí znaků vstupního signálu |
|
Díky integrované technologii správy EDID podporuje řízení DDC |
|
S funkcí úspory energie při vypnutí |
|

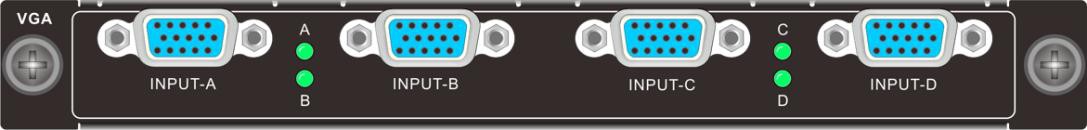

Vstupní karta Quad VGA-VMH-4I-VG |
|
|
|
Podpora formátu signálu VGA |
|
Maximální vstupní rozlišení 1920 x 1080 @ 60 Hz |
|
Jediný vstupní signál podporuje libovolné okénko |
|
Podpora funkce překrytí znaků vstupního signálu |
|
Díky integrované technologii správy EDID podporuje řízení DDC |
|
S funkcí úspory energie při vypnutí |
|
Čtyřkanálová vstupní karta SDI-VMH-4I-SD |
|
|
|
Podpora formátu signálu SDI, přenosová vzdálenost vstupního a výstupního signálu až 100m |
|
Maximální vstupní rozlišení 1920 x 1080 @ 60 Hz |
|
Jediný vstupní signál podporuje libovolné okénko |
|
Podpora funkce překrytí znaků vstupního signálu |
|
Díky integrované technologii správy EDID podporuje řízení DDC |
|
S funkcí úspory energie při vypnutí |
|

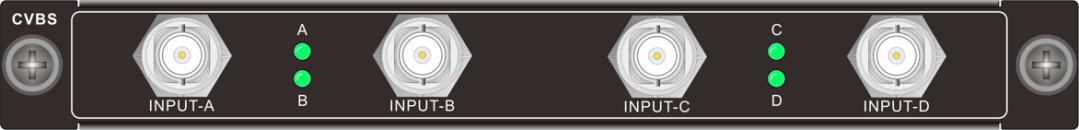

Čtyřkanálová vstupní karta CVBS-VMH-4I-AV |
|
|
|
Podpora formátu signálu CVBS, adaptivní PAL a NTSC |
|
Podpora rozlišení PAL: 720x576I, NTSC: 720x480I |
|
Jediný vstupní signál podporuje libovolné okénko |
|
Podpora funkce překrytí znaků vstupního signálu |
|
Díky integrované technologii správy EDID podporuje řízení DDC |
|
S funkcí úspory energie při vypnutí |
|
Zvuková vstupní karta Quad DVI-VMH-4I-DVA |
|
|
|
4-way DVI vstupní signál (DVI rozhraní se zvukem) |
|
Konektor: DVI-I samičí port |
|
Běžná pracovní spotřeba: 7,1W |
|
Formát video signálu: kompatibilní s HDMI, DVI-D |
|
Standardní: Podpora HDMI1.3, kompatibilní s HDCP |
|
Vstupní rozlišení: až 1920 x 1200 @ 60 Hz |
|
Formát zvukového signálu: Vestavěný zvuk podporuje formáty PCM, Dobly Digital, DTS, DTS-HD |
|
Čtyřkanálová vstupní audio karta HDMI-VMH-4I-HDA |
|
|
|
4-kanálový vstupní signál HDMI, 4-kanálový analogový integrovaný zvukový signál |
|
Konektor: Typ A 19-kolíková zásuvka, zvukový terminál Phoenix |
|
Běžná pracovní spotřeba: 9W |
|
Formát video signálu: kompatibilní s HDMI, DVI-D |
|
Standardní: Podpora HDMI1.3, kompatibilní s HDCP |
|
Vstupní rozlišení: až 1920 x 1200 @ 60 Hz |
|
Formát zvukového signálu: Vestavěný zvuk podporuje formáty PCM, Dobly Digital, DTS, DTS-HD; externí audio podporuje formát PCM, PCM 48 kHz |
|
Čtyřkanálová dekódovací karta IP-VMH-4I-IP |
|
|
|
1 vstupní rozhraní RJ45, podporuje standardní dekódování protokolu H.264/H.265/RTSP/RTP; 1 2K HDMI vstup |
|
RJ45 podporuje dekódování v rozlišení 3840*2160@30; HDMI podporuje vstup s rozlišením až 1920*1200 |
|
Podporuje přístup k síťovým kamerám od běžných výrobců na trhu (Hikvision, Dahua atd.); podporuje 1-kanál 4K30HZ nebo 2-kanál 4K@24Hz nebo 4-kanál 1080P@60Hz nebo 9-kanál 1080P@25Hz nebo 16-kanál 720P @25Hz nebo 32-kanál D1 dekódování síťového signálu dekódování a nástěnné zobrazení |
|
Podporuje zobrazení na více obrazovkách, včetně 1 obrazovky, 4 obrazovek, 9 obrazovek, 16 obrazovek, 36 obrazovek a vlastních rozdělení |
|
Podpora ONVIF, RTSP a dalších síťových streamovacích protokolů |
|
Podporuje zvětšení libovolného jednotlivého video streamu tak, aby vyplnil okno |
|
Podpora jednoho vstupního signálu Podpora libovolného okna |
|
Podpora PTZ ovládání síťových kamer |
|
Čtyřkanálová karta nezávislého zvukového výstupu-VMH-4O-AD |
|
|
|
4-kanálový analogový zvukový výstup terminálu Phoenix |
|
Konektor: 3-kolíkový zásuvný terminál |
|
Výstupní port: 4-way výstupní port Auido |
|
Podporujte nezávislé přepínání zvuku nebo skupinové synchronní přepínání vázané videostěny |
|
Podpora nastavení výstupní hlasitosti |
|
Podpora ukládání a volání scény |
|
Podpora zvukového formátu PCM, vzorkovací frekvence zvuku je 48 kHz |
|
Vstupní terminál podporuje vestavěný nebo externí zvuk |
|
S funkcí paměti vypnutí |
|

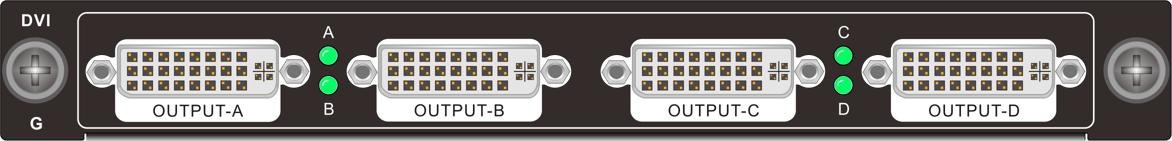

Výstupní karta Quad DVI (dvě vrstvy) – VMH-4O-DV |
|
|
|
Podpora formátů signálu DVI, HDMI |
|
Maximální výstupní rozlišení je 1920 x 1200 @ 60 Hz a podporuje vlastní výstupní rozlišení |
|
Výstupní obrazovka podporuje více funkcí, jako je spojování, dělení, překrývání, přibližování, roztahování, řezání, obraz v obraze, roaming atd. |
|
Výstupní externí obrazovka s jedním displejem podporuje až 2 okna zobrazení |
|
S funkcí paměti vypnutí |
|

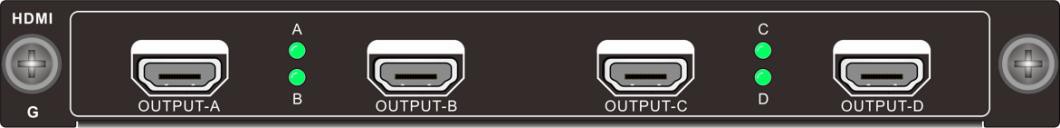

Čtyřkanálová výstupní karta HDMI (dvě vrstvy) -VMH-4O- HD |
|
|
|
Podpora formátů signálu DVI, HDMI |
|
Maximální výstupní rozlišení je 1920 x 1200 @ 60 Hz a podporuje vlastní výstupní rozlišení |
|
Výstupní obrazovka podporuje více funkcí, jako je spojování, dělení, překrývání, přibližování, roztahování, řezání, obraz v obraze, roaming atd. |
|
Výstupní externí obrazovka s jedním displejem podporuje až 2 okna zobrazení |
|
S funkcí paměti vypnutí |
|

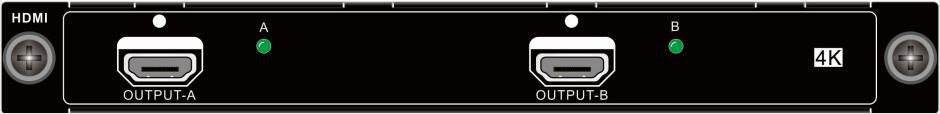

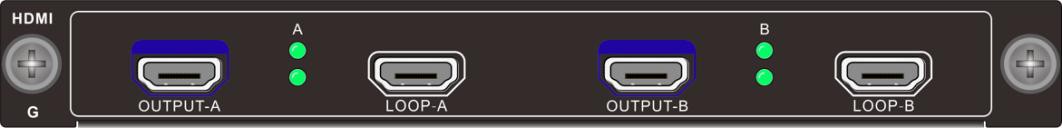

Duální 4K výstupní karta HDMI (dvě vrstvy) – VMH-2O-HD-4K |
|
|
|
Podpora formátů signálu DVI, HDMI |
|
Maximální výstupní rozlišení podporuje až 4096 x 2160 při 30 Hz a podporuje vlastní výstupní rozlišení |
|
Výstupní obrazovka podporuje více funkcí, jako je spojování, dělení, překrývání, přibližování, roztahování, řezání, obraz v obraze, roaming atd. |
|
Výstupní externí obrazovka s jedním displejem podporuje až 2 okna zobrazení |
|
S funkcí paměti vypnutí |
|

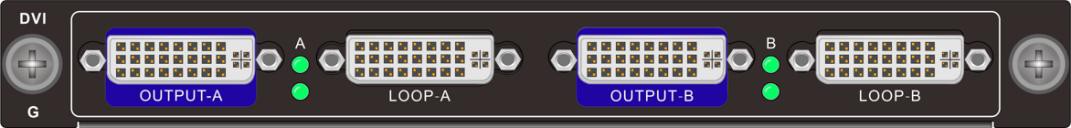

Dvoukanálová výstupní karta DVI (čtyři vrstvy) - VMH-2O-DV |
|
|
|
2-cesta výstupního signálu DVI |
|
Konektor: DVI-I samičí port |
|
Běžná pracovní spotřeba: 8,8W |
|
Formát video signálu: DVI kompatibilní s HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Výběr vrstvy: Podpora 4 2vrstvy signálu K nebo 2 4vrstva signálu K@30 nebo 1 4vrstva signálu K@60 |
|
Dvoukanálová výstupní karta HDMI (čtyři vrstvy) -VMH-2O-HD |
|
|
|
2-cesta výstupního signálu HDMI; |
|
Konektor: Typ A 19-kolíková zásuvka; |
|
Běžná pracovní spotřeba: 8,8W; |
|
Formát video signálu: kompatibilní s HDMI, DVI-D; |
|
Standardní: Podpora HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Jednokanálová výstupní karta DVI (osm vrstev) -VMH-1O-DV |
|
|
|
1-kanálový výstupní signál DVI; |
|
Konektor: DVI-I samičí port; |
|
Běžná pracovní spotřeba: 8,8W; |
|
Formát video signálu: DVI kompatibilní s HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Výběr vrstvy: podpora 8-kanálových 2K signálových vrstev nebo 4-kanálových 4K@30 signálových vrstev nebo 2-kanálových 4K@60 signálových vrstev; |
|
Jednokanálová výstupní karta HDMI (osm vrstev) -VMH-1O-HD |
|
|
|
1 výstupní signál HDMI; |
|
Konektor: Typ A 19-kolíková zásuvka; |
|
Běžná pracovní spotřeba: 8,8W; |
|
Formát video signálu: kompatibilní s HDMI, DVI-D; |
|
Standardní: Podpora HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|

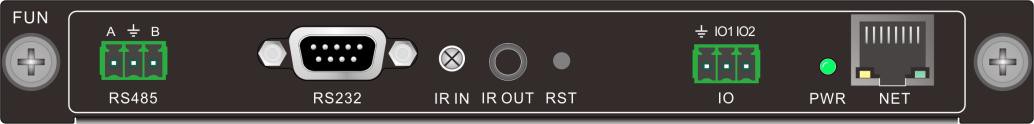

Základní verze řídicí karty -VMH-CC-DE |
|
|
|
Podpora místního logického řízení, jako je otevírání oken, roaming atd. |
|
Podpora rychlého centrálního ovládání RS232 |
|
Podpora ovládání smyčky RS232 |
|
Pokročilá řídicí karta -VMH-CC-AE |
|
|
|
Podpora řízení místní logiky, jako je otevírání oken, roaming atd. |
|
Podpora rychlého centrálního ovládání RS232 |
|
Podpora ovládání smyčky RS232 |
|
Podpora základní mapy s vysokým rozlišením |
|
Podpora rolování titulků |
|
Podpora náhledu echa |
|
Vestavěné WEB ovládání interakcí mezi člověkem a počítačem, humanizovaný design, podporuje počítače, mobilní telefony, tablety a další zařízení pro ovládání systému a je kompatibilní s více prohlížeči, takže ovládání je pohodlnější |
|
Prostřednictvím WEB uživatelského rozhraní lze realizovat detekci připojení signální desky, přepínání signálu, náhled signálu, volání scény, ukládání scény, dotazování scény, online správu upgradu, tovární reset atd. |
|
Multifunkční karta řízení prostředí-VMH-IO-FDE |
|
|
|
Signální rozhraní: 1 3-pin Phoenix RS485 rozhraní, 1 RS232 samec konektor, 1 IR IN přijímač, 1 IR OUT 3,5mm rozhraní, 2 IO 3-pin Phoenix rozhraní, 1 RJ45 rozhraní, 1 reset tlačítko |
|
Podporuje předávání protokolů více portů navzájem; podporuje síť k sériovému portu, sériový port k síti, síť k síti, IO do sítě sériový, infračervené ovládání, infračervené učení |
|
Podpora více přenosových rychlostí |
|
Každý port může podporovat přesměrování až 30 paketů |
|
Přesměrování výstupního řízení, může ovládat různé periferie, může vyvinout své vlastní rozhraní |
|
Podporujte infračervené učení |
|
S funkcí úspory energie při vypnutí |
