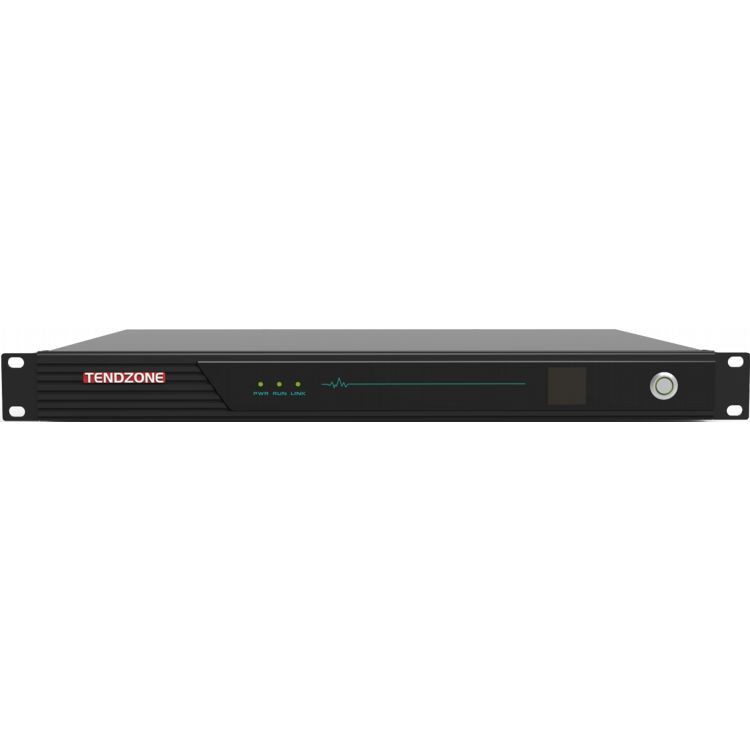

Přehled CLIMBER-1008
CLIMBER-1008 je nejnovějším 9-in{2}} hostitelem multifunkčního terminálu vyvinutý společností Tendzone, který využívá let zkušeností v oblasti vývoje integrovaných produktů. CLIMBER-1008 zahrnuje širokou škálu funkcí, včetně: Peripheral Environmental Control, Video Matrix Switching, Audio Processor, Power zesilovač, PoE switch, Remote Video Conferencing, Local Recording and Broadcasting, Central Touch Control, Distribuovaný systémový vstupní a výstupní kodek ,IPC Access atd. Díky těmto funkcím je CLIMBER-1008 ideálním řešením pro multimediální konferenční místnosti, chytré učebny, přednáškové sály a multifunkční prostory. Podporuje různé provozní scénáře a umožňuje uživatelům provádět místní schůzky, vzdálené konference, živé vysílání, školení, dohled a výuku.
CLIMBER-1008 může fungovat nezávisle po síti, inteligentně se propojuje s širokou řadou audio a video multimediálních periferií a také s ovládacími prvky prostředí. Tento design nejen šetří místo na zařízení, ale také poskytuje uživatelům různá pohodlná a intuitivní provozní rozhraní.
Řada CLIMBER{0}} je poháněna novou generací čipů pro zpracování médií, které výrazně zlepšují možnosti zpracování a podporují video kodeky H.{1}}K@60. Tento pokrok zajišťuje vylepšenou kvalitu obrazu a zvuku a poskytuje uživatelům zážitek ve vysokém rozlišení.
Vlastnosti
Inteligentní centralizované ovládání:
- Integrované ovládání multimediálního zařízení prostřednictvím konferenčního tabletu k dosažení vlastního zvuku a videa, videokonference, nahrávání a vysílání, jednotná správa periferií třetích stran;
- S běžnými centrálními ovládacími rozhraními, jako je RS232/485/IR/IO/RELAY.
- Podporuje ovládání protokolu Zigbee IoT.
- Podporuje obousměrné ovládání prostřednictvím jediné sériové linky.
- Kombinuje kabelové ovládání s bezdrátovým ovládáním IoT, aby se zabránilo rušení a odpojení od štítu.
Vysoké rozlišení4K Video Matrix
- 4 v 2 out 4K60 HD plynulé přepínání video matice
- Podpora různých scénových aplikací, jako jsou: multimediální konferenční místnost, multimediální učebna a další scény,
- podpora místního centralizovaného ovládání, zobrazení, ozvučení a dalších potřeb
- Podporuje technologii kodeků platformy Multimedia Information Distributed Interactive System (MIDIS) a používá se jako distribuovaný stroj s jedním vstupem/výstupem rozhraní;
Digitální audio procesor
- 8-v{1}}výchozí plnohodnotné zvukové rozhraní, vestavěný síťový zvuk a zvuk HDMI,
- Vestavěný 5A audio algoritmus, který účinně eliminuje dozvuky a hluk v prostředí učebny.
- Vestavěný digitální zesilovač s jmenovitým výkonem 2*100W.
Videokonference:
- Videokonferenční terminál s funkcí místního nahrávání a přehrávání
- Podporuje vzdálené interaktivní hovory SIP, splňující požadavky na vzdálenou obousměrnou interakci zvuku a videa
- volitelná vestavěná interaktivní autorizace pro více stran, podpora přístupu ke standardní platformě pro videokonference třetích stran;
Síťový přepínač POE:
- Podpora napájení IPC, obrazu a ovládání na jednom řádku,
- podpora zařízení třetích stran pro ovládání sítě TCP/UDP,
- může poskytnout dokumenty rozhraní API;
Místní nahrávání a přehrávání:
- Podporuje nahrávání 4 až 6 místních video streamů, nahrávání schůzek a ukládání videa.
Vstupní/výstupní rozhraní:
- podpora přístupu k multimediálnímu distribuovanému interaktivnímu systému pro distribuované plánování příkazů;
IPC přístup:
- Podpora 12 přístupu k videu IPC a pro místní výstup, nahrávání atd.
Stabilnía spolehlivý
- Používá se vestavěný systém Linux, který není napaden viry.
- Hostitel přijímá konstrukci konstrukce na úrovni nosiče, produkt je stabilní a spolehlivý, vhodný pro 7 * 24 hodin dlouhý provoz.
- Zařízení lze instalovat do skříně 1U nebo samostatně. Zobrazí se LCD na předním panelu
- Dva vypínače, jeden pevný vypínač a jeden měkký vypínač, mohou spolupracovat, aby umožnily zařízení přejít do pohotovostního režimu nebo režimu spánku

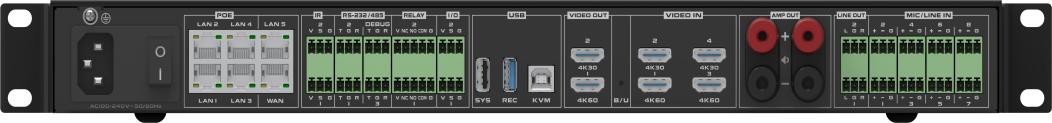

Obrázek zadního panelu:
(1) Napájecí zdroj hostitele ( 2 ) Hlavní vypínač napájení ( 3 ) Gigabitové ethernetové porty * 6 (z nichž 4 jsou POE) (4) IR infračervené rozhraní * 2 (5) Rozhraní RS-232/485 * {{ 10}} ladění RS232/485 * 1 ( 6 ) Řídicí port R RELÉ * 2 (napětí a proud: 12V/ne více než 1A) ( 7) I/O rozhraní*2 (napětí a proud: 12V/ne více než 1A) ( 8) USB Type-A *2, USB Type-B*1 (9) Výstupní port HDMI*2 (10) Vstupní port HDMI *4 ( 11 ) Svorky zesilovače * 2 páry ( 12 ) L/R Svorka Phoenix stereo výstup * 2 (13) Vstupní port MIC/LINE * 8
Populární Tagy: integrovaný procesor devět v jednom, Čína výrobci integrovaných procesorů devět v jednom, dodavatelé, továrna
SPECIFIKACE
|
projekt |
LEZENÍ-1008 |
|
Bezpečné a stabilní |
Přijímá architekturu průmyslového systému vyvinutou na základě systému LINUX, bez virů |
|
Datové rozhraní |
2 USB typu A, 1 USB typu B |
|
Síťová kamera |
12 lokálních síťových kamer, 4 síťové přesměrování |
|
Video kodek |
Podporuje až 4K60 kódování a dekódování videa; podporuje až 4 kanály kódování 1080P60 a až 4 kanály dekódování 1080P@60; nebo 8 kanálů s kódováním 1080P@30 a 8 kanálů s dekódováním 1080P@30; |
|
Audio a video protokol |
Zvuk podporuje G.711, G.722, G722.1, G722.1C, AAC a podporuje dekódování streamů zvukového kódu Video podporuje H.264HP, MP, BP, H265MP |
|
Zobrazovací terminál |
Vestavěná funkce rozdělení videa, která dokáže realizovat syntézu jedné obrazovky/obrazu v obraze/obrazu-out-obraz, překrytí titulků, překrytí názvu terminálu a zobrazení loga stanice v jednoduchém, dvojitém, tří, čtyř, pěti, šesti, sedm, osm, devět, deset, třináct a šestnáct rozdělených obrazovek |
|
ovládací panel |
Podporuje různé ovládací panely, volitelně 10.{1} palcová drátová dotyková obrazovka Android (standardně bez nástěnného držáku, žádná podpora POE), 10.1-palcová síťová dotyková obrazovka PoE stolního počítače, 10.{{5 }} palcový síťový PoE nástěnný dotykový displej (standardně s nástěnným spodním boxem) |
|
Sazba kodeku |
Maximálně 16 kanálů kodeku 1080P, 512Kbps~16Mbps na kanál |
|
Zvukový vstup |
8-cestný terminálový vstup Phoenix (podporuje 48V phantomové napájení MIC vstup nebo linkový lineární vstup), 4-směrný integrovaný audio vstup HDMI |
|
Zvukový výstup |
4-směrový linkový výstup zvuku (nebo 2 páry stereo výstupu Phoenix terminálu L/R), 2-výstup digitálního zesilovače s výkonem 100 W@8 ohmů (nebo 2-směrový digitální výstup 150 W@4 ohmů výstup zesilovače), 2-vestavěný zvukový výstup HDMI; podpora nastavení hlasitosti, audio podporuje synchronizaci a míchání |
|
Video vstup |
4 vstupní rozhraní HDMI, 16 vstupů pro IP síťovou kameru; HDMI IN1 a HDMI IN3 podporují vstup s maximálním rozlišením 4K30 a HDMI IN2 a HDMI IN4 podporují vstup s maximálním rozlišením 1920*1080@60; |
|
Video výstup |
2 výstupní rozhraní HDMI, HDMI OUT1 a HDMI OUT2 podporují maximální rozlišení výstupu 4K30; |
|
Zpracování zvuku |
Podporuje automatické zrušení ozvěny (AEC), automatické řízení zisku (AGC), automatické zrušení/potlačení šumu (ANC/ANS), automatické zrušení zpětné vazby (AFC), mixážní matici (AM), kompenzaci ztráty paketů (PLC) |
|
Zpracování videa |
Podporuje přizpůsobení rozlišení videa, přepínání, alokaci, rozdělení obrazovky, rolování zobrazení překrytí titulků, překrytí názvu terminálu, zobrazení loga stanice a nastavení parametrů obrazu; titulky a překryvné názvy terminálů podporují libovolné nastavení polohy; logo stanice podporuje nastavení polohy vlevo nahoře, vpravo nahoře, vlevo dole a vpravo dole a podporuje nastavení průhlednosti; |
|
Komunikační protokol |
SIP, BFCP dual stream, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Síťové rozhraní |
1 port WAN, 5 portů LAN; nebo nastavte 6 síťových portů tak, aby byly plně připojeny; 4 síťové porty podporují napájení PoE; Poznámka: Pokud se potřebujete připojit k PoE přepínači třetí strany, doporučujeme použít síťový port, který nepodporuje PoE pro připojení k PoE přepínači druhé strany, abyste zajistili, že jeden ze síťových portů neposkytuje externí napájení PoE. . Snažte se nepřipojovat přímo k sobě pomocí PoE rozhraní. |
|
Funkce míchání |
Podporuje místní zvuk, vestavěný zvuk HDMI a vzdálený zvukový přístup k síti RTSP vstupující do mixéru a může dynamicky vybrat míchání |
|
Centrální ovládání |
Centrální ovládání jedním dotykem: spínací systém, úprava výstupní hlasitosti, přepínání zdroje signálu, ovládání kamery, ovládání nahrávání a vysílání, vzdálené volání, ovládání prostředí atd. |
|
Rozhraní ovládání prostředí |
3-cesta RS-232/485 rozhraní, 1*RS232/RS485 DEBUG, 2-cesta RELAY, 2-cesta I/O, 2-cesta infračervené IR |
|
Videokonference |
Podpora dvoubodových videokonferenčních hovorů H.323 a odesílání pomocného streamu; Podpora dvoubodových videokonferenčních hovorů SIP a odesílání pomocného streamu; Jeden stroj podporuje maximálně 6-stranické konference (prostřednictvím protokolu SIP/H.323), podporuje vytváření více šablon konferencí, podporuje plánované konference a automaticky svolává konference podle naplánovaného času; můžete pozvat nové terminály, aby se připojily ke konferenci během konference, nebo vyhodit terminál z konference; můžete ztlumit/zapnout zvuk libovolného místa nebo ztlumit/zapnout zvuk všech míst jediným kliknutím; Při použití protokolu H.323 je podporována registrace GK a hovory lze provádět přes krátká čísla; Při použití protokolu SIP je podporována registrace SIP a hovory lze provádět prostřednictvím krátkých čísel; Během videokonference podporuje šifrovaný přenos zvuku a videa, šifrování hovorů typu point-to-point a šifrování videokonferenčních hovorů s více účastníky, aby se zabránilo odposlouchávání zvuku a videa během celé konference; |
|
Push stream |
Podporujte streamování na nejméně 8 různých platforem pro živé vysílání současně |
|
Živé vysílání |
Podporuje až 10-kanálové vícesměrové vysílání, živé vysílání a na vyžádání |
|
Funkce nahrávání |
Podporuje použití jako nahrávací a vysílací distribuční terminál a klient, s maximálně 4 lokálními nahrávacími streamy (nebo nahráváním 1 4K obrázku ), formát souboru pro nahrávání a vysílání je MP4, podporuje automatické kopírování USB flash disků, vynucený upgrade systému USB flash disku a obnovení výchozí konfigurace, podporuje správu obsahu nahrávaných souborů (stahování/exportování/úpravy/mazání) |
|
Distribuované systémy |
Může být použit jako vstupní a výstupní rozhraní distribuovaného systému a podporuje přístup k distribuovanému systému, aby vyhovoval potřebám různých klientů (jako je klient Android, klient IOS, klient Hongmeng, klient WINDOWS, klient Kylin atd. ) pro vizuální kontrolu a distribuované zobrazení na obrazovce; podporuje párování s multimediálními distribuovanými řídicími systémy, podporuje ovládání zařízení prostřednictvím vizuálního náhledu obrazu, podporuje použití jako distribuovaný uzelový terminál a realizuje propojení mezi zařízeními |
|
Podpora distribuovaného systému |
Při použití s distribuovaným systémem podporuje hyper-konvergovaný cloudový uzel rozšíření audio, video a řídicích vstupních a výstupních kanálů ve spojení se strojem vstupního rozhraní a strojem výstupního rozhraní. Vstupní obraz rozhraní HDMI hyper-konvergovaného cloudového uzlu lze přímo vysílat do zařízení s výstupním rozhraním prostřednictvím sítě pro výstup spojování na velké obrazovce. Obraz vstupního rozhraní stroje může být také přímo odeslán do rozhraní HDMI hyper-konvergovaného cloudového uzlu prostřednictvím síťového přenosu. Každé výstupní rozhraní HDMI podporuje více kombinací obrazovky (tj. funkci rozdělení obrazovky). |
|
Interní pevný disk |
Standardní 2TB 3.{2}}palcový pevný disk pro dohled, lze rozšířit na 12TB mobilní pevný disk přes USB |
|
Síťová komunikace |
Podpora 4 -kanálové mixování a přehrávání zvuku, podpora síťového spánku a probuzení, přepínání systému jedním dotykem |
|
Funkce údržby |
Podporuje správu webového rozhraní, poskytuje rychlou konfiguraci portů zařízení, podporuje úpravu hesla webového portu, úpravu IP adresy, obnovení továrního nastavení, aktualizaci softwaru, kontrolku, infračervené učení, správu protokolů, ladění sériového portu, vzdálené ladění Telnet, vzdálenou správu provozu a údržby |
|
Instalace |
1 Instalace standardního rozvaděče pro telekomunikace U, doporučuje se instalovat jej v blízkosti periferního zařízení, aby se snížilo zatížení kabeláže |
|
Velikost zařízení |
Velikost produktu: šířka*výška*hloubka4 36.8 mm* 45 mm* 318 mm Velikost balení: šířka * výška * hloubka 560 mm * 135 mm * 408 mm |
|
Hmotnost zařízení |
Hrubá hmotnost 7,2 kg (včetně obalového materiálu) |
|
Vstupní napětí a proud |
AC100~240V/50~60Hz |
|
Spotřeba energie zařízení |
Bez výstupu externího reproduktoru a zařízení napájeného POE: Typická spotřeba energie Když jsou připojeny dva externí reproduktory a externí zařízení napájené POE: Spotřeba energie při plné zátěži |
|
Provozní teplota |
0~45 stupňů Funguje |
|
Vlhkost Nadmořská výška |
10 % až 90 %, nadmořská výška menší nebo rovna 5000 metrům |
40W
340 W
