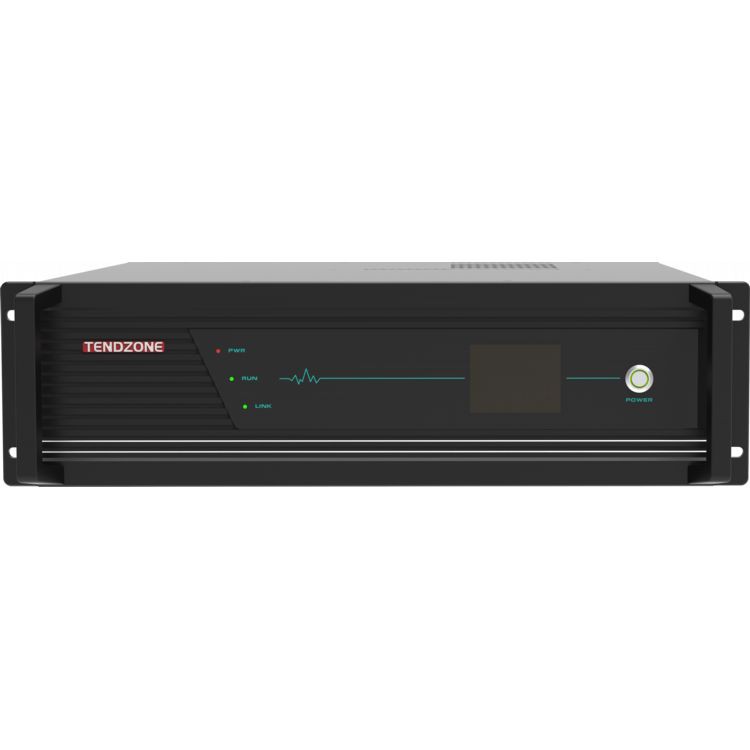

Integrovaný procesor třináct v jednom

projekt

Specifikace

Bezpečné a stabilní

Přijetí systémové architektury průmyslové třídy, vyvinuté na základě vestavěného systému, bez vniknutí virů

Datové rozhraní

2 USB typu A, 1 USB typu B

Síťová kamera

16 lokálních síťových kamer, 8 síťových audio a video předávání

Video kodek

Až 4 kanály kódování 1080P60, až 4 kanály dekódování 1080P@60 nebo 8 kanálů kódování 1080P@30 a 8 kanálů dekódování 1080P@30;

Audio a video protokol

Zvuk podporuje G.711, G.722, G722.1, G722.1C, AAC, podporuje dekódování toků zvukového kódu; podporuje kódování 8-kanálových nezávislých zvukových kódů, podporuje nezávislé nahrávání a ukládání zvuku;

Video podporuje H.264HP , MP, BP, H265MP ;

Zobrazovací terminál

Vestavěná funkce rozdělení videa, která dokáže realizovat syntézu jedné obrazovky/obraz v obraze/obrazu-out-obraz, jako je rozdělení jedné obrazovky, rozdělení dvou obrazovek, rozdělení tří obrazovek, rozdělení čtyř obrazovek, pět rozdělení obrazovky, rozdělení na šest obrazovek, rozdělení na sedm obrazovek, rozdělení na osm obrazovek, na devět obrazovek, na deset obrazovek, na třináct obrazovek a na šestnáct obrazovek; až čtyři skupiny nezávislých displejů s vícenásobnou syntézou, podporujících výstup obrazovky 2K/4K;

ovládací panel

Podporuje různé ovládací panely, volitelně 10.{1} palcová drátová dotyková obrazovka Android (standardně bez nástěnného držáku, žádná podpora POE), 10.1-palcová síťová dotyková obrazovka PoE stolního počítače, 10.{{5 }}palcová síťová integrovaná nástěnná dotyková obrazovka PoE (standardní vestavěná nástěnná spodní skříňka), 4-palcová síťová PoE verze 86 skříňková dotyková obrazovka

Sazba kodeku

Maximálně 16 kanálů kodeku 1080P, 512Kbps~16Mbps na kanál

Zvukový vstup

8-way Phoenix terminálový vstup (podporuje 48V phantomové napájení MIC vstup nebo linkový lineární vstup), 8 -way HDMI embedded audio vstup, 16-way RTSP audio, 2-way DSP audio , 1-way OPS audio vstup, 1-way audio vstup pro bezdrátovou projekci obrazovky, 1-way audio vstup bezdrátového řečového modulu, ruční digitální audio hlasový systém přístup k digitálnímu mikrofonu (Síťový port DIGIT MIC, podporuje 2 ruční přístup k digitálnímu mikrofonu)

Zvukový výstup

4-way line out audio výstup, 4-way 200W@8 ohm digitální zesilovač, 8 -way HDMI embedded audio output, 10-way DSP, 1-way výstup OPS; podpora nastavení hlasitosti, audio podporuje synchronizaci a míchání

Video vstup

8- kanálové 4K HDMI vstupní rozhraní, 16-kanálový vstup pro síťovou IP kameru, 1-kanálový interní OPS vstup, 1-kanálový interní bezdrátový vstup pro projekci obrazovky

Video výstup

8- kanál 4K výstupní rozhraní HDMI, 8-kanál RTMP streaming, 1-kanál interní OPS výstup, podpora výstupu zvuku HDMI po přepnutí

Zpracování zvuku

Podporuje automatické zrušení ozvěny (AEC), automatické řízení zisku (AGC), automatické zrušení/potlačení šumu (ANC/ANS), automatické zrušení zpětné vazby (AFC), mixážní matici (AM), kompenzaci ztráty paketů (PLC)

Zpracování videa

Podpora přizpůsobení rozlišení videa, přepínání, alokace, rozdělení obrazovky, překrytí titulků a úprava parametrů obrazu

Komunikační protokol

SIP, BFCP dual stream, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Síťové rozhraní

2 porty WAN, 6 portů LAN; nebo nastavte 8 síťových portů tak, aby byly plně připojeny; 4 síťové porty podporují napájení PoE;

Funkce míchání

Podporuje místní zvuk, vestavěný zvuk HDMI a vzdálený zvukový přístup k síti RTSP pro vstup do mixážního pultu a může dynamicky vybrat mixování; podporuje také vestavěný audio vstup OPS, vestavěný audio vstup pro bezdrátovou projekci obrazovky a audio vstup vestavěného bezdrátového mluvícího modulu pro vstup do mixpultu;

Centrální ovládání

Centrální ovládání jedním dotykem: spínací systém, úprava výstupní hlasitosti, přepínání zdroje signálu, ovládání kamery, ovládání nahrávání a vysílání, vzdálené volání, ovládání prostředí atd.

Rozhraní ovládání prostředí

3-cesta RS-232/485 rozhraní, 1*RS232/RS485 DEBUG, 2-cesta RELÉ (s 12V externím napájením), 2-cesta I/O, {{ 9}}cestné infračervené IR

Videokonference

Podpora dvoubodových videokonferenčních hovorů H.323 a odesílání pomocného streamu;

Podpora dvoubodových videokonferenčních hovorů SIP a odesílání pomocného streamu;

Jeden počítač podporuje maximálně 6-stranické konference (prostřednictvím protokolu SIP), podporuje vytváření více šablon konferencí, podporuje plánované konference a automaticky svolává konference podle naplánovaného času; můžete pozvat nové terminály, aby se připojily ke konferenci během konference, nebo vyhodit terminál z konference; můžete ztlumit/zapnout zvuk libovolného místa nebo ztlumit/zapnout zvuk všech míst jediným kliknutím;

Při použití protokolu H.323 je podporována registrace GK a hovory lze provádět přes krátká čísla;

Při použití protokolu SIP je podporována registrace SIP a hovory lze provádět přes krátká čísla;

Během videokonference podporuje šifrovaný přenos zvuku a videa, šifrování dvoubodových hovorů a šifrování videokonferenčních hovorů s více účastníky, aby se zabránilo odposlouchávání zvuku a videa během celé konference;

Funkce živého vysílání

Podporuje až 10-kanálové vícesměrové vysílání, živé vysílání a na vyžádání

Funkce nahrávání

Podporuje použití jako nahrávací a vysílací distribuční terminál a klient, podporuje nahrávání 6 kanálů zvuku a videa současně; podporuje syntetizující 1 4K multi-screen záznam (tj. 1 kanál 4K syntetizované virtuální obrazovky, syntetizovaný více kanály 1920*1080 obrazovek; nepodporuje 4K HDMI nebo IPC vstupní zdroj nahrávání) ; formát souboru pro nahrávání a vysílání je MP4, podporuje nastavení automatického/ručního kopírování USB disku, vynucený upgrade systému USB disku a obnovení inicializační konfigurace, podporuje vypalování USB CD, podporuje správu obsahu nahrávaných souborů (stahování/export/upravování/mazání)

Interní pevný disk

Standardní 2TB 3.{2}}palcový pevný disk pro dohled, podporuje až 16TB pevný disk (slot na jeden disk);

Podporuje duální sloty pro pevné disky a podporuje interní instalaci dvou pevných disků pro dohled;

Podpora externího rozšíření pevného disku přes USB;

Úspora energie a ochrana životního prostředí

Podporujte síťový spánek a probuzení, přepínač systému jedním dotykem

Funkce údržby

Podporuje správu webového rozhraní, poskytuje rychlou konfiguraci portů zařízení, podporuje úpravu hesla webového portu, úpravu IP adresy, obnovení továrního nastavení, aktualizaci softwaru, kontrolku, infračervené učení, správu protokolů, ladění sériového portu, vzdálené ladění Telnet, vzdálenou správu provozu a údržby

Vestavěný počítač OPS

Počítač Fusion OPS, paměť 16G, pevný disk 512G

Vestavěná funkce bezdrátového promítání obrazovky

Podpora projekce obrazovky jedním kliknutím s bezdrátovým projekčním vysílačem obrazovky, podpora projekce obrazovky s přenosným terminálem PC/mobilní telefon/PAD klient, podpora externí antény pro rozšíření přijímaného signálu

Vestavěný bezdrátový mluvicí modul

Podporuje mluvení se dvěma mikrofony současně, podporuje bezdrátový ruční mikrofon / klip na obojek / vysílač náhlavní soupravy; podporuje externí anténu pro rozšíření přijímaného signálu

Instalace

Instalace standardní skříně pro telekomunikace 3 U

Velikost zařízení

Velikost produktu: šířka* hloubka * výška 437 mm* 442 mm* 132,5 mm (včetně rukojeti)

Velikost produktu: šířka* hloubka * výška 437 mm* 410 mm* 132,5 mm (bez rukojeti)

Vstupní napětí a proud

AC100~240V/50~60Hz

Spotřeba energie zařízení

Typická spotřeba energie50W; spotřeba energie při plné zátěži750W

Hmotnost zařízení

Čistá hmotnost celého stroje je 14,6 KG, brutto 16 KG

Provozní teplota

0~45 stupňů Funguje

Vlhkost Nadmořská výška

10 % až 90 %, nadmořská výška menší nebo rovna 5000 metrům

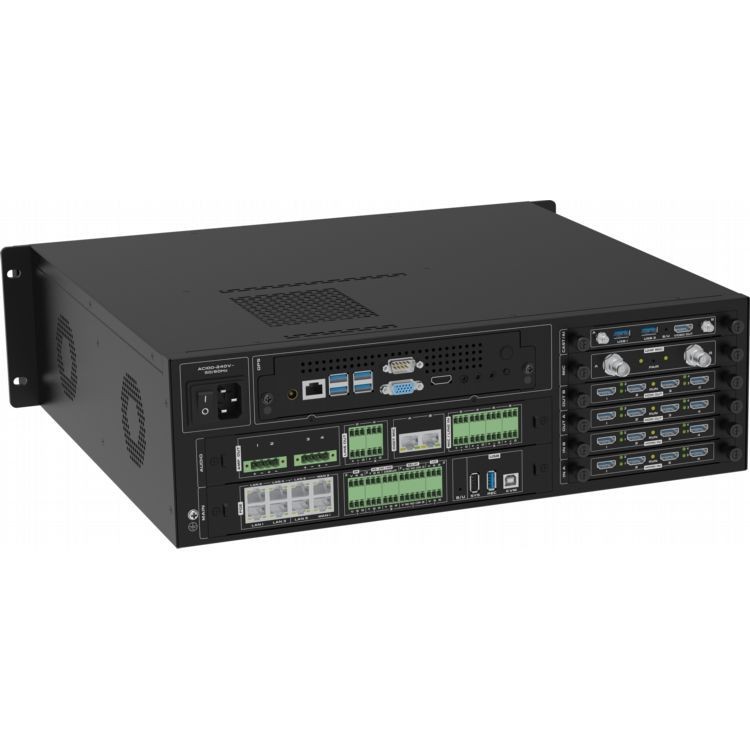

Hostitelské šasi (hlavní ovládací deska a audio deska jsou standardní, ostatní desky jsou volitelné)

Hostitelský podvozek

Standardní vestavěná hlavní ovládací karta (MAIN karta) a zvuková karta (AUDIO karta)

Hlavní ovládací deska (MAIN karta)

Obsahuje 8 portů Gigabit Ethernet (včetně 4 POE), 3 porty RS-232/485, 1*RS232/RS485 DEBUG, 2 porty RELAY, 2 porty I/O, 2 infračervené porty IR, 2 porty USB Type-A , 1 port USB typu B

Audio deska (AUDIO karta)

Hand-in-Hand digitální audio mluvicí systém, podporuje 2 Hand-in-Hand připojení digitálního mikrofonu (síťový port DIGIT MIC), 8-cestný Phoenix terminál MIC/LINE vstup (podporuje 48V fantomové napájení MIC vstup nebo linkový vstup lineární vstup), 4-cestný zvukový výstup LINE OUT terminálu Phoenix, 4-cestný digitální výstup zesilovače (4x200W@8Ω)

Hostitelské šasi může být vybaveno volitelnými deskami takto:

Čtyřkanálová vstupní karta HDMI CR-4I-HDMI

Typ desky

Jedna karta čtyřkanálová vstupní karta HDMI, nainstalovaná v hostiteli pro dodání

Adaptace hostitele

Jeden hostitel podporuje až 2 vstupní karty HDMI

Vstupní signál

4-kanálový signál HDMI, podporuje vstup integrovaného zvukového signálu

Vstupní konektory

Typ A 19-konektor s kolíkem

Typ signálu

HDMI, DVI-D, automatická identifikace vstupních signálů

Rezoluce

Maximální vstupní rozlišení 4K30

Formát zvuku

Podpora formátu PCM

norma

Podporuje HDMI 2.0

Správa EDID

Podpora importu EDID

Další vlastnosti

Podpora funkce překrytí znaků

Čtyřcestná výstupní karta HDMI CR-4O-HDMI

Typ desky

Jedna karta čtyřkanálová výstupní karta HDMI, nainstalovaná v hostiteli pro dodání

Adaptace hostitele

Jeden hostitel podporuje až 2 výstupní karty HDMI

Výstupní signál

4-kanálový signál HDMI, podporuje výstup integrovaného zvukového signálu

Vstupní konektory

Typ A 19-konektor s kolíkem

Typ signálu

HDMI, DVI-D

Rezoluce

Maximální výstupní rozlišení 4K30

norma

Podporuje HDMI 2.0

Další funkce

Podpora konfigurovatelného výstupního formátu

Deska OPS ČR-OPS-WIN

Typ desky

Deska OPS, načtená do hostitele pro doručení, standardní konfigurace integrovaný počítač OPS 11. generace OPS-I5A11-16-512 (16G+512G), předinstalovaný operační systém Windows 11 Professional; (konkrétní konfigurace je předmětem dodávky)

Adaptace hostitele

Jeden hostitel podporuje až 1 kartu OPS

Výkon OPS

(Konkrétní konfigurace je předmětem dodávky)

1. Šest jader a dvanáct vláken;

2. Hlavní frekvence 2.7GHz-4.6GHz;

3. Úroveň mezipaměti 3 12MB;

4. Konfigurace základní desky: I5 11500;

5. Grafická karta: Intel HD Graphics 750;

6. Rozlišení 5K60HZ;

7. Základní frekvence: 350MHz;

8. Dynamická frekvence: 1,3GHz;

9. Spotřeba CPU: 65W;

10. Běžná pracovní spotřeba: 85W;

11. Maximální příkon: 120W;

Bezdrátová projekční karta a projekční zařízení CR-VIA-CAST

Typ desky

Karta modulu pro příjem bezdrátového promítání obrazovky je nainstalována v hostiteli pro dodání; karta bezdrátového promítacího modulu pro příjem projekce je standardně dodávána s WIFI jednotlačítkovým vysílačem obrazovky VIA-T8; standardně se dodává se 2 krátkými prutovými anténami, 2 anténními prodlužovacími kabely a 2 přísavkami, které zabraňují stínění bezdrátového projekčního signálu ze strany skříně;

Adaptace hostitele

Jeden hostitel podporuje až 1 kartu modulu pro příjem bezdrátové projekce obrazovky

Výkon bezdrátové projekce

1. Wi-Fi modul: 5GHz/2,4GHz

2. Šířka pásma Wi-Fi: 867MHz

3. Čas spuštění:<15s

4. Doba odezvy projekce: menší nebo rovna 3 s

5. Doba odezvy preempce: Menší nebo rovna 2 s

6. Systém podpory: Windows / Mac OS / IOS / Android

7. Provozní režim: plug and play, projekce obrazovky jedním kliknutím

8. Způsob párování: Připojte USB port přijímače, aby se automaticky spároval

9. Rozlišení přenosu: 1920 x 1080

10. Snímková frekvence: 30 snímků za sekundu a nižší

11. Rozhraní napájení: USB2.0, USB3.0

12. Rozhraní pro přenos videa: USB2.0, USB3.0

13. Zpětná vazba dotykem: 10 bodů @Windows/Mac OS

Bezdrátová mikrofonní karta a ruční mikrofon CR-MD-MIC

Typ desky

Deska bezdrátového modulu pro příjem řeči UHF, instalovaná v hostiteli pro dodání; Deska modulu bezdrátového příjmu řeči UHF je dodávána se 2 bezdrátovými ručními mikrofony MD-13; dodává se se 2 krátkými prutovými anténami, 2 anténními prodlužovacími kabely a 2 přísavkami, které zabraňují stínění bezdrátového projekčního signálu skříní;

Adaptace hostitele

Jeden hostitel podporuje až 1 modul bezdrátového příjmu řeči UHF

Výkon bezdrátové mluvicí desky UHF

Parametry karty pro příjem bezdrátového mikrofonu:

1. Rozsah viditelného pásma: 470-960MHz (v závislosti na regionu);

2. Zvuková odezva: 20 Hz-18 kHz;

3. Celkové harmonické zkreslení:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100 dB;

5. Signal-to-noise ratio: >92 dB;

Parametry bezdrátového ručního mikrofonu:

1. Jádro mikrofonu ručního vysílače: dynamický typ;

2. Rozsah vstupního zisku: 30 dB;

3. RF výstupní výkon: 10 mw;

4. Požadavky na napájení: 2 alkalické baterie AA (LR6);

5. Životnost baterie: až 10 hodin;

6. Velikost: 36 x 245 (mm);

7. Hmotnost: 0,28 kg;
