Přehled
Řada CLIMBER-1009 je nejnovějším 12-in{2}} hostitelem multifunkčního terminálu od TENDZONE, který je postaven na dlouholetých zkušenostech s integrovaným vývojem produktů. Toto pokročilé řešení kombinuje nejnovější zvukové algoritmy TENDZONE, video kodeky, centralizované ovládání, zpracování médií, vzdálenou komunikaci a další technologie. CLIMBER-1009, poháněný domácími základními procesory, je multifunkční integrované zařízení nové generace optimalizované pro vestavěné systémy.
Tento produkt, navržený s ohledem na flexibilitu, obsahuje design zásuvné karty, aby vyhovoval různým specifickým potřebám scénáře. Integruje řadu funkcí včetně vzdálených videokonferencí, lokálního nahrávání a vysílání, zesílení zvuku, přepínání video matice, ovládání periferního prostředí, centralizovaného jednotného dotyku, distribuovaných vstupních a výstupních kodeků, přístupu IPC, gigabitového přepínače POE a dalších. CLIMBER-1009 je ideální pro aplikace v multimediálních konferenčních místnostech, chytrých učebnách, přednáškových sálech, multifunkčních sálech, mobilních velitelských a dispečerských centrech a dalších prostředích.
Tento hostitel 12-v{1}} multifunkčního terminálu podporuje různé operace, jako jsou místní a vzdálené schůzky, vzdálené živé vysílání, školení, dohled, výuka a mobilní příkazy. Nabízí bezproblémovou integraci s různými audio-vizuálními a environmentálními periferiemi, což umožňuje inteligentní a efektivní provoz. Lze jej nakonfigurovat jako hyperkonvergované zařízení typu vše v jednom s vestavěným počítačem OPS, bezdrátovou projekcí obrazovky a bezdrátovými mikrofonními moduly, které nabízí všeobjímající řešení, které šetří místo a zjednodušuje interakci uživatele.
S novou generací čipů pro zpracování médií poskytuje CLIMBER-1009 vysoký výkon a podporuje video kodek H.{1}}K@60fps, čímž zlepšuje kvalitu obrazu i zvuku pro vynikající zážitek z HD. Kromě toho se vyznačuje významnými vylepšeními v oblasti kompatibility, přizpůsobivosti sítě, správy zpoždění, ochrany před ztrátou paketů, manipulace s více obrazovkami a souběžného multifunkčního zpracování, což z něj činí optimální řešení pro státní správu, podniky, veřejnou bezpečnost, vzdělávání, zdravotnictví a ostatní sektory.
Vlastnosti
Počítač OPS:
- Zabudovaný počítač OPS, splňuje kancelářské požadavky a může instalovat kancelářský software, jako je Tencent Meeting, pro softwarové videokonference. (Přizpůsobitelné s domácím OPS podle konkrétních potřeb).
Inteligentní centralizované ovládání:
- Integrované ovládání multimediálního zařízení přes konferenční tablet umožňující jednotnou správu audia a videa, videokonferencí, nahrávání, vysílání a periferií třetích stran.
- Podporuje běžná centrální ovládací rozhraní, jako je RS232/485/IR/IO/RELAY pro snadnou integraci s jinými zařízeními.
- Podporuje protokol Zigbee IoT pro další možnosti ovládání.
- Obousměrné ovládání přes jedinou sériovou linku pro zjednodušenou správu systému.
- Kombinuje kabelové ovládání s bezdrátovým ovládáním IoT pro zajištění stabilního provozu a zabránění rušení.
High Definition 4K Video Matrix:
- 4-dovnitř{1}} 4K60 HD bezproblémová video matice s plnou flexibilitou pro konfigurace více obrazovek.
- Podporuje různé scénáře, jako jsou multimediální konferenční místnosti, multimediální učebny a velitelská centra.
- Usnadňuje místní centralizované ovládání, zobrazení, ozvučení a další požadavky.
- Podporuje technologii kodeku Multimedia Information Distributed Interactive System (MIDIS), fungující jako distribuované vstupní/výstupní rozhraní.
Digitální audio procesor:
- 8-v{1}}vstupní plnohodnotné zvukové rozhraní, včetně vestavěného síťového zvuku a podpory zvuku HDMI.
- Integrovaný 5A audio algoritmus, který snižuje dozvuk a hluk, ideální pro prostředí tříd a konferenčních místností.
- Vestavěný digitální zesilovač s jmenovitým výkonem 2 × 100 W pro čistý a silný zvukový výkon.
Videokonference:
- Funkce místního nahrávání a přehrávání pro videokonference.
- Podporuje vzdálené interaktivní hovory SIP a umožňuje obousměrnou audio a video komunikaci pro vzdálenou spolupráci.
- Volitelná interaktivní autorizace pro více stran pro bezproblémovou integraci s platformami pro videokonference třetích stran s podporou standardních protokolů.
Bezdrátový mikrofon:
- hostitel přijímače UHF, podpora bezdrátového přístupu k ručnímu mikrofonu, pro místní ozvučení, nahrávání konferencí, posílení řeči na videokonferencích;
Bezdrátová projekce obrazovky:
- Podpora bezdrátového zobrazení obrazu na ploše přenosného zařízení, smartphonu nebo tabletu na obrazovku pomocí malého hardwarového klíče nebo promítacího klienta.
Síťový přepínač POE:
- Podporuje napájení IPC, obraz a ovládání přes jediný kabel, což zjednodušuje zapojení a instalaci.
- Řízení sítě TCP/UDP pro zařízení třetích stran, zlepšující integraci systému.
- Poskytuje dokumentaci rozhraní API pro vlastní integrace.
Místní nahrávání a přehrávání:
- Podporuje místní nahrávání 4 až 6 video streamů, což umožňuje snadné ukládání a přístup k videu.
- Ideální pro nahrávání schůzek, živé vysílání událostí a školení.
Vstupní/výstupní rozhraní:
- Podporuje integraci s multimediálními distribuovanými interaktivními systémy pro distribuované plánování a příkazy.
- Poskytuje více možností I/O pro flexibilní připojení a správu systému.
Přístup IPC:
- Podporuje až 16 IPC video vstupů se schopností zpracovávat místní výstup a nahrávání.
- Ideální pro prostředí vyžadující integraci video dohledu a monitorování.
Stabilní a spolehlivý:
- Postaveno na vestavěném systému Linux, který zajišťuje odolnost vůči virům a poskytuje bezpečné operační prostředí.
- Konstrukce nosné konstrukce pro nepřetržitý provoz 24/7, díky čemuž je systém vysoce spolehlivý a vhodný pro kritické aplikace.
- Zařízení lze instalovat do standardní skříně nebo používat samostatně, což nabízí flexibilní možnosti instalace.
- Přední panel LCD pro snadné sledování a aktualizace stavu.
- Duální vypínače (hard power a soft power) pro bezproblémový provoz a funkci pohotovostního/probuzení systému.

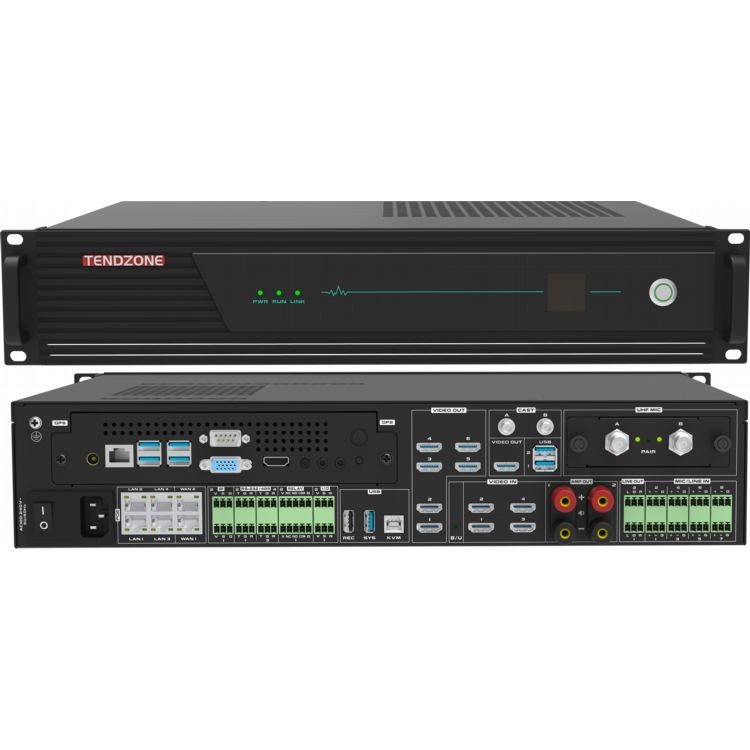

Obrázek zadního panelu:
(1) Počítač OPS ( 2 ) Vypínač napájení hostitele (3) Napájení hostitele ( 4 ) Gigabitové ethernetové porty * 6 (z nichž 4 jsou POE) ( 5 ) IR infračervené rozhraní * 2 ( 6 ) RS-232/485 rozhraní * 3 + RS-232/485 ladicí port * 1 ( 7 ) řídicí port ELAY * 2 (napětí a proud: 12V/ne více než 1A ) ( 8 ) I/O rozhraní*2 (napětí a proud: 12V/ne více než 1A) ( 9 ) USB Type-A *2, USB Type-B*1 (10) Výstupní port HDMI * 6 ( 1 1 ) Vstupní port HDMI *4 ( 1 2 ) Terminál zesilovače 100W@8 ohmů * 2 páry (13) Stereo výstup terminálu L/R Phoenix * 2 (celkem 4 nezávislé zvukové výstupy) (14) Vstupní port MIC/LINE * 8 (15) Bezdrátová projekce CAST (16) Bezdrátový modul pro mluvení UHF
Populární Tagy: integrovaný procesor dvanáct v jednom, Čína výrobci integrovaných procesorů dvanáct v jednom, dodavatelé, továrna
SPECIFIKACE
|
projekt |
Specifikace |
|
Bezpečné a stabilní |
Přijímá architekturu průmyslového systému vyvinutou na základě systému LINUX, bez virů |
|
Datové rozhraní |
2 USB typu A, 1 USB typu B |
|
Síťová kamera |
12 lokálních síťových kamer, 4 síťové přesměrování |
|
Video kodek |
Až 4 kanály kódování 1080P60, až 4 kanály dekódování 1080P@60 nebo 8 kanálů kódování 1080P@30 a 8 kanálů dekódování 1080P@30; |
|
Audio a video protokol |
Zvuk podporuje G.711, G.722, G722.1, G722.1C, AAC a podporuje dekódování streamů zvukového kódu Video podporuje H.264HP, MP, BP, H265MP |
|
Zobrazovací terminál |
Vestavěná funkce rozdělení videa, která dokáže realizovat syntézu jedné obrazovky/obrazu v obraze/obrazu-out-obraz, překrytí titulků, překrytí názvu terminálu a zobrazení loga stanice v jednoduchém, dvojitém, tří, čtyř, pěti, šesti, sedm, osm, devět, deset, třináct a šestnáct rozdělených obrazovek |
|
ovládací panel |
Podporuje různé ovládací panely, volitelně 10.{1} palcová drátová dotyková obrazovka Android (standardně bez nástěnného držáku, žádná podpora POE), 10.1-palcová síťová dotyková obrazovka PoE stolního počítače, 10.{{5 }} palcový síťový PoE nástěnný dotykový displej (standardně s nástěnným spodním boxem) |
|
Sazba kodeku |
Maximálně 16 kanálů kodeku 1080P, 512Kbps~16Mbps na kanál |
|
Zvukový vstup |
8-way Phoenix terminálový vstup (podporuje 48V fantomový vstup MIC nebo linkový lineární vstup), 4 -way HDMI integrovaný audio vstup, 1-way OPS audio vstup, 1-way audio vstup bezdrátové projekce (volitelně), 1-way audio vstup bezdrátového řečového modulu (volitelně) |
|
Zvukový výstup |
4-směrový linkový výstup zvuku (nebo 2 páry stereo výstupu Phoenix terminálu L/R), 2-výstup digitálního zesilovače s výkonem 100 W@8 ohmů (nebo 2-směrový digitální výstup 150 W@4 ohmů výstup zesilovače), 2 -vestavěný zvukový výstup HDMI; podpora nastavení hlasitosti, zvuk podporuje synchronizaci a míchání. HDMI OUT1 podporuje zesílení všech audio vstupů, HDMI OUT2~HDMI OUT6 podporuje pouze síťové zesílení RSTP streamu zvuku. |
|
Video vstup |
4 vstupní rozhraní HDMI, 16 vstupů pro IP síťové kamery; HDMI IN1 a HDMI IN3 podporují vstup s maximálním rozlišením 4K30 a HDMI IN2 a HDMI IN4 podporují vstup s maximálním rozlišením 1920*1080@60; |
|
Video výstup |
1) 6- kanál výstupního rozhraní HDMI, z nichž HDMI OUT2~HDMI OUT6 jsou homologní signálové výstupy; HDMI OUT1 podporuje maximální rozlišení výstupu 4K30 a HDMI OUT2~HDMI OUT6 podporuje maximální rozlišení výstupu 1920*1080@60; 2) Když vestavěný počítač OPS otevře schůzku Tencent (pokud je kamera připojena ke vstupu HDMI IN), obrazovka vestavěného počítače OPS může vystupovat pouze z HDMI OUT1 a HDMI OUT2~6 může zobrazovat pouze obrazovku fotoaparát připojený ke vstupu HDMI IN; 3) Když vestavěný OPS otevře schůzku Tencent (když je k USB portu OPS přímo připojena pouze jedna kamera USB jako kolekce schůzkových kamer Tencent), může být výstup obrazovky integrovaného počítače OPS z HDMI OUT1~ 6; 4) Když Tencent Meeting neprobíhá, výstup HDMI OUT1 a HDMI OUT2~6 lze vybrat z bezdrátové projekce obrazovky, vestavěného počítače OPS a HDMI IN1~4; |
|
Zpracování zvuku |
Podporuje automatické zrušení ozvěny (AEC), automatické řízení zisku (AGC), automatické zrušení/potlačení šumu (ANC/ANS), automatické zrušení zpětné vazby (AFC), mixážní matici (AM), kompenzaci ztráty paketů (PLC) |
|
Zpracování videa |
Podporuje přizpůsobení rozlišení videa, přepínání, alokaci, rozdělení obrazovky, rolování zobrazení překrytí titulků, překrytí názvu terminálu, zobrazení loga stanice a nastavení parametrů obrazu; titulky a překryvné názvy terminálů podporují libovolné nastavení polohy; logo stanice podporuje nastavení polohy vlevo nahoře, vpravo nahoře, vlevo dole a vpravo dole a podporuje nastavení průhlednosti; |
|
Komunikační protokol |
SIP, BFCP dual stream, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Síťové rozhraní |
1 port WAN, 5 portů LAN; nebo nastavte 6 síťových portů tak, aby byly plně připojeny; 4 síťové porty podporují napájení PoE; Poznámka: Pokud se potřebujete připojit k PoE přepínači třetí strany, doporučujeme použít síťový port, který nepodporuje PoE pro připojení k PoE přepínači druhé strany, abyste zajistili, že jeden ze síťových portů neposkytuje externí napájení PoE. . Snažte se nepřipojovat přímo k sobě pomocí rozhraní PoE. |
|
Funkce míchání |
Podporuje také místní audio, HDMI embedded audio a vzdálený audio RTSP síťový přístup vstupující do mixpultu a může dynamicky vybírat mixování; podporuje také vestavěný audio vstup OPS, vestavěný audio vstup pro bezdrátovou projekci obrazovky (volitelný) a audio vstup vestavěného bezdrátového mluvícího modulu (volitelný) vstupující do mixpultu; |
|
Centrální ovládání |
Centrální ovládání jedním dotykem: spínací systém, úprava výstupní hlasitosti, přepínání zdroje signálu, ovládání kamery, ovládání nahrávání a vysílání, vzdálené volání, ovládání prostředí atd. Podporuje poskytování 12V napájení ústředně přes port RELAY; |
|
Rozhraní ovládání prostředí |
3-cesta RS-232/485 rozhraní, 1*RS232/RS485 DEBUG, 2-cesta RELAY, 2-cesta I/O, 2-cesta infračervené IR |
|
videokonference |
Podpora dvoubodových videokonferenčních hovorů H.323 a odesílání pomocného streamu; Podpora dvoubodových videokonferenčních hovorů SIP a odesílání pomocného streamu; Jeden počítač podporuje maximálně 6-stranické konference (prostřednictvím protokolu SIP), podporuje vytváření více šablon konferencí, podporuje plánované konference a automaticky svolává konference podle naplánovaného času; můžete pozvat nové terminály, aby se připojily ke konferenci během konference, nebo vyhodit terminál z konference; můžete ztlumit/zapnout zvuk libovolného místa nebo ztlumit/zapnout zvuk všech míst jediným kliknutím; Při použití protokolu H.323 je podporována registrace GK a hovory lze provádět přes krátká čísla; Při použití protokolu SIP je podporována registrace SIP a hovory lze provádět přes krátká čísla; |
|
Push stream |
Podporujte streamování na nejméně 8 různých platforem pro živé vysílání současně |
|
Funkce živého vysílání |
Podporuje až 10-kanálové vícesměrové vysílání, živé vysílání a na vyžádání |
|
Funkce nahrávání |
Podporuje použití jako nahrávací a vysílací distribuční terminál a klient, s maximálně 4 lokálními nahrávacími streamy (nebo nahráváním 1 4K obrázku ), formát souboru pro nahrávání a vysílání je MP4, podporuje automatické kopírování USB flash disků, vynucený upgrade systému USB flash disku a obnovení výchozí konfigurace, podporuje správu obsahu nahrávaných souborů (stahování/exportování/úpravy/mazání) |
|
Interní pevný disk |
Standardní 2TB 3.{2}}palcový pevný disk pro dohled, lze rozšířit na 12TB pevný disk pomocí USB |
|
Síťová komunikace |
Podpora 4 -kanálové mixování a přehrávání zvuku, podpora síťového spánku a probuzení, přepínání systému jedním dotykem |
|
Funkce údržby |
Podporuje správu webového rozhraní, poskytuje rychlou konfiguraci portů zařízení, podporuje úpravu hesla webového portu, úpravu IP adresy, obnovení továrního nastavení, aktualizaci softwaru, kontrolku, infračervené učení, správu protokolů, ladění sériového portu, vzdálené ladění Telnet, vzdálenou správu provozu a údržby |
|
Vestavěný počítačový modul OPS |
1) Modul počítače OPS (verze Windows), standardní konfigurace integrovaný počítač OPS 11. generace, paměť 16G, pevný disk 512G, nainstalovaný operační systém Windows 11 Professional; 2) Lze nainstalovat funkci Tencent Conference, která podporuje použití externích video a audio signálů jako kamery a mikrofonu Tencent Conference. Zároveň může být video rozhraní Tencent Conference vyvedeno přes místní rozhraní HDMI OUT1 a zesíleno přes místní audio rozhraní; 3) Rozhraní HDMI OUT2 se používá jako jediný zdroj pro video vstup Tencent Conference; |
|
Funkce bezdrátové projekce obrazovky |
1) Volitelný modul bezdrátové projekce obrazovky podporuje bezdrátový přenos obrazů z přenosného terminálu PC/mobilního telefonu/PAD do hyper-konvergovaných cloudových uzlů prostřednictvím bezdrátového projekčního vysílače obrazovky nebo klienta pro promítání obrazovky a výstup přes místní rozhraní HDMI OUT pro realizaci bezdrátového sdílení funkce jako sdílení obrázků/prezentace/videosoubory/pracovní spolupráce; 2) USB1 se používá pro spárování s bezdrátovým vysílačem promítání obrazovky; USB2 se používá pro aktualizaci softwarové verze modulu pro příjem bezdrátové projekce obrazovky; 3) Anténu modulu bezdrátového přijímače lze vysunout až ke stropu konferenční místnosti, aby se zlepšil příjem signálu bezdrátového projekčního plátna; |
|
Vestavěný bezdrátový mluvicí modul |
Volitelný modul bezdrátového mikrofonu/obojku/náhlavní soupravy, který podporuje párování s hyper-konvergovanými cloudovými uzly jako zdroj zvuku pro místní ozvučení, místní nahrávání a vysílání záznamu konferencí a zesílení řeči na videokonferenci; UHF bezdrátový modul pro příjem řeči, podporuje 2 mikrofony mluvící současně; |
|
Instalace |
Instalace standardní skříně 2 U telekomunikací, doporučuje se instalovat ji v blízkosti periferního zařízení, aby se snížilo zatížení kabeláže |
|
Velikost zařízení |
Velikost produktu: šířka * výška * hloubka 436,8 mm * 89 mm * 320 mm |
|
Vstupní napětí a proud |
AC100~240V/50~60Hz |
|
Spotřeba energie zařízení |
Bez výstupu externího reproduktoru a zařízení napájeného POE: Typická spotřeba energie Když jsou připojeny dva externí reproduktory a externí zařízení napájené POE: Spotřeba energie při plné zátěži |
|
Hmotnost zařízení |
Čistá hmotnost celého stroje je 9,3 kg a celková hmotnost s obalem je 12 kg |
|
Provozní teplota |
0~45 stupňů Funguje |
|
Vlhkost Nadmořská výška |
10 % až 90 %, nadmořská výška menší nebo rovna 5000 metrům |
80W
350 W
